变压器常见故障综合判断方法

三新电力 - 技术部    2014-12-17    浏览:    二维码

扫描二维码,使用手机查看。

摘要:一、概述 电力变压器发生故障,可能是因运行中油的色谱分析异常或轻瓦斯保护动作,也可能是因预防性试验结果超标。变压器较可能发生的故障(缺陷)有:冷却器等附件泄漏或损坏、本体受潮;过热性与放电性故障等。通过各种测试手段与分析判...

一、概述

电力变压器发生故障,可能是因运行中油的色谱分析异常或轻瓦斯保护动作,也可能是因预防性试验结果超标。变压器较可能发生的故障(缺陷)有:冷却器等附件泄漏或损坏、本体受潮;过热性与放电性故障等。通过各种测试手段与分析判断后,主要是查找故障(缺陷)的部位。除对附件,如冷却器、套管等仔细检查外,对变压器本体的检查主要有两种方法:放油进油箱检查与吊罩检查。放油进箱检查省时省力,是优先要考虑的检查步骤。实践证明,直梳电阻不合格,油中的烃气体达数百ppm或乙炔。在变压器内往往有明显迹象。放油进箱检查,若看到这些痕迹,可吊罩检古与进行相应的处理。

二、冷却器泄漏与损坏

(1)水冷却器泄漏,水漏入油系统中,对变压器的危害极大。风冷却器在油泵入口侧为负压区,容易吸入空气,虽没有漏水的危害严重,但对超高压(220kV及以上)变压器仍有较大的破坏作用。风冷却吸入空气,会使轻瓦斯保护连续发信号,油中色谱分析虽无明显症候,但瓦斯气中的氢气含量明显增高,说明空气在变压器中的高电场区已有分解。如遇数十分钟到数小时一次的轻瓦斯保护连续的动作,应考虑将变压器退出运行,查找漏气部位,并进行脱气处理。

(2)强迫油循环、风冷却或水冷却器的油泵因连续运转也会发生故障。例如油泵轴承磨损,电机烧坏等,将对变压器油的色谱分析有一定干扰作用应仔细区别。

三、变压器本体受潮

由于水冷却器漏水、油枕或防爆筒呼吸结露与套管帽漏水等原因,都可能使变压器本体受潮。如果吊罩检查时,怀疑受潮,可对怀疑部位的引线进行局部的tgδ测量。特别对套管穿缆引线根部受潮情况难以判定时,可在被测量引线处,外包10cm宽的铝箔,铝箔加电压2~3kV,引线接QS1.电桥的Cx进行tgδ测量,正常的tgδ应在1%~2%,绝缘受潮时可达10%以上。

四、过热性故障(缺陷)

目前采用油的色谱分析方法判断过热性故障已比较成熟。变压器内的过热性故障可能出现在以下3个部位。

1导电回路过热

分接开关动静触头接触不良,静触头与引线开焊;大电流接线鼻开焊或接触不良;多股引线与铜(铝)板焊接不良,少散股开焊等。这些故障通过绕组直流电阻测量也可发现。不太大的直流电阻突变(例如小于1%)都可使油中色谱分析异常、并且见到痕迹。

2铁心多点接地

变压器铁心在运行中,各硅钢片间的电压是主磁通引起的感应电势。铁心两侧(高、低压侧)有几十到几百伏电压。通常铁心在低压侧引出接地。如果有金属异物(如铜铁丝,焊渣与铁锈等),在铁心高压侧形成接地,即多点接地。硅钢片间的感应电势通过“多点接地”,发生较大电流,对铁心硅钢片有烧损作用,并使油色谱分析呈过热性故障症候。有时,铁心穿螺丝绝缘不良,或其接地的钢座套过长触及硅钢片也会形成“多点接地”故障。在铁心外接地线上串入电阻,使接地电流控制在0.1A以下,可大大减轻对铁心的烧损作用,有时会使不稳定接地消失。

3局部过热

大型变压器负荷电流的漏磁通,可能在油箱或内部其他铁构件上发生局部过热。有的变压器用铝板构成对油箱壁的磁屏蔽。铝板与油箱壁接触不良,曾多次发生局部过热缺陷。如果变压器油色谱分析呈现过热性缺陷,绕组直流电阻与铁心绝缘良好,应考虑到存在这类局部过热缺陷,排油进箱折查往往能发现痕迹。

五、放电性故障{缺陷)

1.绝缘损伤性放电

这种放电对变压器固体绝缘(纸)的损坏严重,对变压器的安全运行影响极大。油色谱分析呈一定量的乙炔(数个到数十ppm),不大的总烃含量、氢气与一氧化碳气体上升。通过局部放电测试,可发现有较大的放电量(1000pc以上)。

围屏树枝状放电是当前220kV三相变压器多见的绝缘损坏故障,在相间围屏的中部,也是220kV线端处,有树枝状放电痕迹,支撑周围的长垫块上有烧痕,围屏纸板表面或夹层中有树枝状放电痕迹。产生这种放电的外部原因是受潮或进入气泡,内部原因是相间距离过小,在高场强处有长垫块触及围屏(短路了油隙)等。制造厂对此已有相应的改进措施,对已运行的变压器,应更换有效放电痕迹的围屏与垫块,将相同长垫块(绕组中部)锯短等,并应采取措施防止进气与受潮。

目前国产500kV变压器发生事故都与油流带电有关。冷却油泵使变压器油流过快,会在纸绝缘上形成负电荷,再加上交流电场的作用,极易发生油流放电,在纸板上有树枝状放电痕迹,这属于设备制造的问题。运行部门不要盲目增加冷却器的投运台数,防止油流速过高,从而发生油流放电问题。此外,高电压引线绝缘的根部受力断裂,以及穿缆引线在进入套管均压球处扭结或断裂,也会引起强烈局部放电,损伤绝缘。

变压器内金属异物(如铜铁屑、铁锈、焊渣等)残留在绕组与绝缘上,会引起铁心对地绝缘不良,造成树枝状放电与绝缘击穿,必须引起高度重视。

2悬浮放电

变压器内所有金属部件必须有固定的电他或接地,否则会发生电位悬浮放电。悬浮放电一般不涉及油介质,因此油色谱分析中的CO气体不会明显增长,主要表现为乙炔气体在几到几十ppm之间,有时还引起轻瓦斯发信号。常见的悬浮放电部位有:套管均压球(松动)、无载分接开关拔钗、油箱壁硅钢片磁屏蔽以及其他不接地的金属部件(例如支撑无载分接开关的不接地螺栓与电屏蔽等);

3其他放电

充油管没排气使套管导杆与瓷套内壁无油而放电。有的变压器绕组纵绝缘强度低,在外部过电压(包括中性点放电间隙动作时的过电压)下匝层间击穿放电,这些在过电压下的击穿放电由于跳闸迅速,故障点不易发现。又要继电保护跳闸且油色谱分析有异常,应坚持查故障点,就会查出缺陷。个别变压器内部棵引线与接地部位距离过小,在外部过电压下会发生电弧放电。

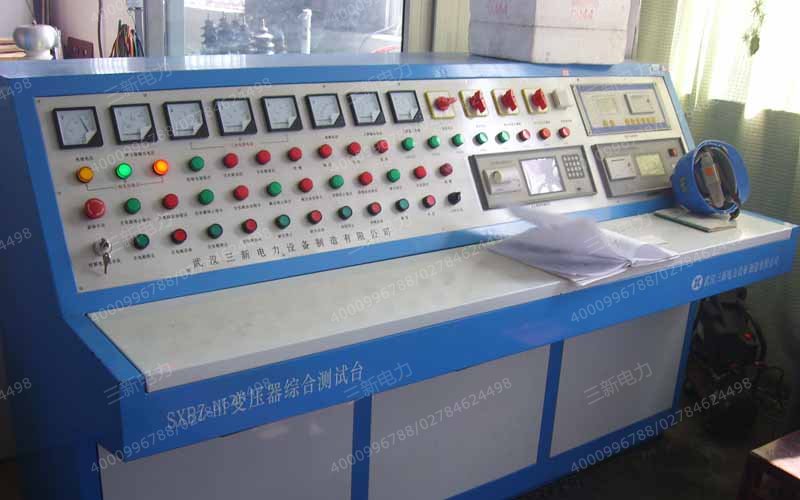

变压器综合测试台
