变压器铭牌参数和各性能参数的基本含义

三新电力 - 技术部    2014-12-17    浏览:    二维码

扫描二维码,使用手机查看。

摘要:变压器设备各性能参数的基本含义是什么? 答:变压器主要技术参数包括:额定容量、额定电压及其分接头数值、额定频率、绕组连接组标号以及额定性能数据(阻抗电压、空载电流、空载损耗和短路损耗)等。 额定容量:制造厂所规定的在额定条件...



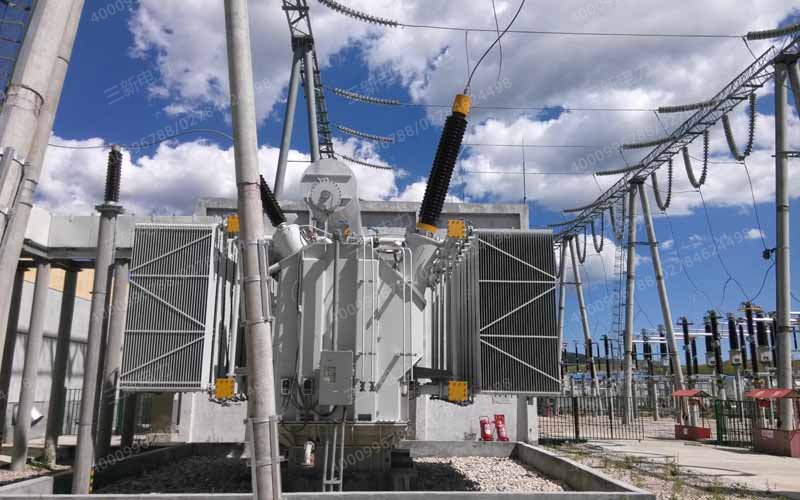

变压器设备各性能参数的基本含义是什么?

答:变压器主要技术参数包括:额定容量、额定电压及其分接头数值、额定频率、绕组连接组标号以及额定性能数据(阻抗电压、空载电流、空载损耗和短路损耗)等。

额定容量:制造厂所规定的在额定条件下使用时输出能力的保证值。单位为VA或kVA。对三相变压器而言,指三相总的容量。

额定电压:由制造厂所规定的加到一次侧绕组的电压为一扶侧额定电压;二次侧额定电压为在变压器空载时一次侧施加额定电压对应的二次侧端电压。单位为v或kV。

额定电流:变压器一次侧和二次侧的额定电流,是从相对应的额定电压和额定容量计算出来的电流值。

阻抗电压和短路损耗:当变压器二次绕组端子短接(稳态短路)时,为使一次绕组产生额定电流而施加的电压称为阻抗电压,此时变压器自电源汲取的功率为短路损耗。



叙述变压器的铭牌参数的实际意义是什么?

答:变压器铭牌上的参教是变压器制造厂在设计时给变压器正常运行所规定的数据,它  对变压器的正常运行和维护相当重要。一般变压器铭脾上标有下述内容:

(1)相数:三相交流电各相之闻相隔120°电角度。三相变压器可以是单台的三相变压器,也可以是由三台单相变压器组成的三相变压器组。

(2)序号变压器出厂编号,包括制造年月。它是使用者从制造厂获得许多有用资料的关键,这些资料包括详细的结构图和出厂试验结果。

(3)等级:变雎器绝缘型式和冷却方式。

(4)额定千伏安数(kVA或MVA):变压器设计在额定条件下运行时的Zui大视在功率。

(5)温升:指变压器部件的温度与周围环境温度之差(通常是“绕组温升”或“绕组热点温升”)。平均温升是指变压器在额定满负荷功率运行时绕组平均温度高于环境温度之差值。变压器温度计指示的是运行温度而不是温升,当减去环境温度后才是温升。如某变压器额定温升为55℃,则它在环境温度30℃下运行时的高温度不得超过85℃。

(6)额定电压:如钻牌上标记为额定电压为230000~13800/7970,其意义是指出一次绕组侧的额定电压为230000V,经过变压器将电压降至二次绕组侧的Y接线电压为13800V。

因为铝牌上已提出为三相变压器,故可计算出二次侧的相电压为:13800//3=7967.7V以上电压均指有教值,而电压的峰值是有效值的/2倍。

(7)基本冲击水平:指变压器绝缘系统耐受雷电冲击电压和其它系统过电压能力的指数。

(8)绕组连接图:普通的变压器接线是三角形接法(△,即各绕组按相序串联,形成一个闭台回路)和星形接法(Y,即各绕组一端接成公共中性点,而其它端为线端)。三相变压器组普通的接法有四种:△一Y、Y-△、△一△、和Y—Y。这里的“三相”是指二相绕组装在同一油箱中,而三台单独油箱的单相变压器组成二相时,则由外部端子接线决定其绕组接法。

(9)阻抗:以百分数表示的变压器阻抗值反比于变压器在全电源电压下的出口短路电流,这一短路电流的倍数等于100除以变压器阻抗百分数。如一台变压器的阻抗为4%,则短路电流为25倍的变压器额定电流。

(10)压力范围:充油变压器运行时密封油箱中带有正压力,若油箱上指明“全真空”,则要求真空注油(即油箱可承受全真空压力。
