10kV配电设备中变压器交接试验项目标准及要求

三新电力 - 技术部    2020-11-13    浏览:    二维码

扫描二维码,使用手机查看。

摘要:大型电力变压器从工厂内例行试验(以下简称出厂试验)合格到投入电网运行,要经过一个复杂的运输和安装过程。经过这个过程之后的变压器的质量状况,与出厂试验时相比较,会发生不同程度的变化,有时甚至可能发生破坏性的变化。为了验证这...

大型电力变压器从工厂内例行试验(以下简称出厂试验)合格到投入电网运行,要经过一个复杂的运输和安装过程。经过这个过程之后的变压器的质量状况,与出厂试验时相比较,会发生不同程度的变化,有时甚至可能发生破坏性的变化。为了验证这种变化的程度是否在不影响变压器安全运行的限度之内,所以国家标准规定要进行交接试验。

绝缘油试验

其他试验尤其是高压绝缘试验应在绝缘油试验合格的基础上进行

绕组直流电阻

①测量应在各分接头的所有位置进行。

②1.6MVA以上变压器:相间差值应小于三相平均值的2%,线间差值应小于三相平均值的1%;1.6MVA及以下变压器:相间差值应小于三相平均值的4%,线间差值应小于三相平均值的2%。

③与同温下出厂实测值比较,变化不应大于2%。

③变压器的直流电阻,与同温下产品出厂实测数值比较,相应变化不应大于2%;不同温度下电阻值按照公式换算。R2=R1×(T+t2)/(T+t1) T=235(铜导线)或225(铝导线);

④由于变压器结构等原因,差值超过②规定时,可只按③进行比较,但应说明原因。

检查所有分接头的变压比

与铭牌数据比较无明显差别,且应符合变压比的规律。注:“无明显差别”可按如下考虑:1.电压等级在35kV以下,电压比小于3的变压器电压比允许偏差为±1%;2.其他所有变压器额定分接下电压比允许偏差为±0.5%;其他分接的电压比应在变压器阻抗电压值(%)的1/10以内,但不得超过±1%

检查三相变压器的接线组别

必须与设计要求及铭牌上的标记和外壳上的符号相符。

测量与铁芯绝缘的各紧固件及铁芯绝缘电阻

1. 进行器身检修的变压器,应测量可接触到的穿芯螺栓,轭铁夹件及绑扎钢带对铁轭、铁芯油箱及绕组。压环的绝缘电阻。当轭铁梁及穿芯螺栓一端与铁芯连接时,应将连接片断开后进行试验;

2. 不进行器身检查的变压器或进行器身检查的变压器,所有安装工作结束后应进行铁芯及夹件(有外引接地线的)的绝缘电阻测量;

3. 铁芯必须为一点接地;对变压器上有专用的铁芯接地线引线套管时,应在注油前测量其对外壳的绝缘电阻;

4. 采用2500V兆欧表测量,持续时间为1min,应无闪络及击穿现象。

高、低压绕组连同套管绝缘电阻

①绝缘电阻值不应低于出厂试验值的70%。

②当测量温度与出厂试验时温度不同时,换算公式:R2= R1×1.5(t1-t2)/10,式中R1、R2分别是温度t1、t2时的绝缘电阻。

绕组连同套管交流耐压试验

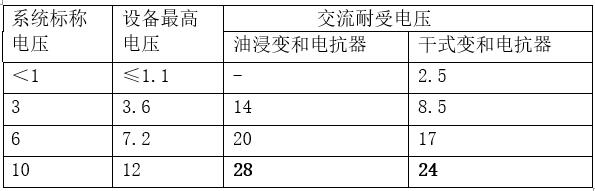

容量为8000 kVA以下、绕组额定电压自110 kV以下的变压器,线端试验应按照下表进行交流耐压试验:
