变压器容量特性测试仪带电源、外接电源操作方法

      变压器容量特性测试仪、又称变压器空负载测试仪、变压器损耗测试仪，适用于电力变压器空载、负载、感应等试验的测试。SXBTC变压器容量特性测试仪严格按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求, 能同时测量单相或三相电力变压器的交流电压有效值，电压平均值、有效值、有功功率、功率因素和频率等电量参数，测量精度为0.1级，是传统指针式仪表的理想换代设备。

（一）有源变压器容量、负载损耗测量
1．基本概念
有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值，从而检查出被试变压器铭牌容量是否真实。
2．测试方法

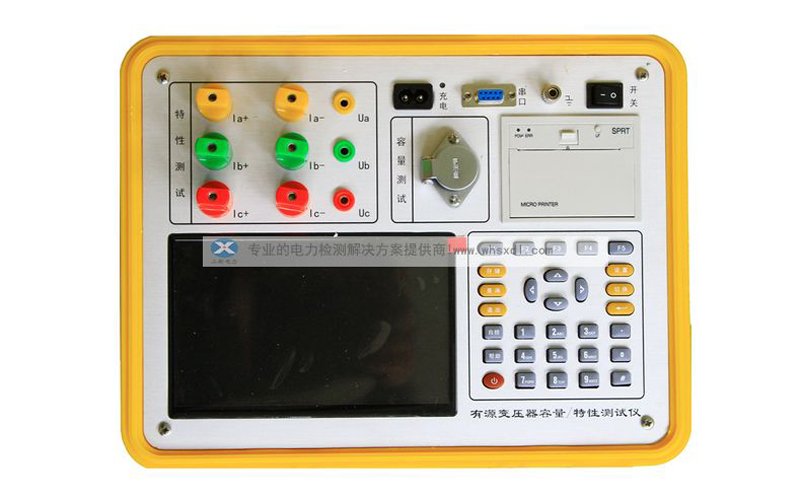

容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。如图24所示：

接好线后，在主界面选择容量测试项目，此时进入容量参数设置屏，按下列操作步骤进行设置：

• 设定当前温度，通过上下键将手型指针指到‘当前温度’选项，用左右键调节温度数值，要求尽量准确，好以温度计的示值为准。
• 设置高压侧额定电压，通过上下键将手型指针指到‘高额定电压’选项，用左右键调节高额定电压档，例如被测变压器是10kV/400V的配变，则将本项设置为10kV
• 设置变压器类型，通过上下键将手型指针指到‘变压器类型’选项，用左右键调节该选项，使之与铭牌相符。
• 设置分接档位，通过上下键将手型指针指到‘分接档位’选项，用左右键调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到相应的位置。
• 通过上下键将手型指针指到‘被试品编号’选项，用左右键调节该选项为某个编号值。
• 按开始键进行测试，结果自动保留在液晶屏上
• 选择‘保存’可将结果保存到内部存储器中，如不需保存，则不选此项。
• 选择‘打印’可将测试结果打印出来。

有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是用主界面中的第三项‘参数设置’，一定要正确设置。
（二）外接电源变压器损耗测量部分
1．基本概念
空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
短路试验：将变压器低压大电流侧人工短接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。
2．测试方法
根据不同的测试项目以下分别进行介绍：
⑴．单相电源分相对三相变压器空载损耗的测量：当现场试验条件无法满足用三相电源来做空载试验时，可用单相电源（交流220V）来进行三相变压器的空载试验。分别对变压器的每相加压试验，试验结果自动折算到三相电源试验的情况。具体接线（见附件三）。
利用仪器的Ua、Ub测量电压，用A相电流回路测量电流，依次对被测变压器的低压侧Ao、Bo、Co加电，进行测试。
⑵．三相电源测量变压器的空载损耗：将变压器的非测试端开路，按图25方式接线：

⑶．测量单相变压器短路损耗：
按图26接法：

图3、单相变压器短路损耗测量

⑷．三相三线电源测量变压器短路损耗：从变压器高压侧施加三相测试电源，低压侧用专用短接线良好短接，如图27接线：

图4、三相电源测量变压器短路损耗
