变压器容量特性测试仪的结构外观

       仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。
1、结构尺寸

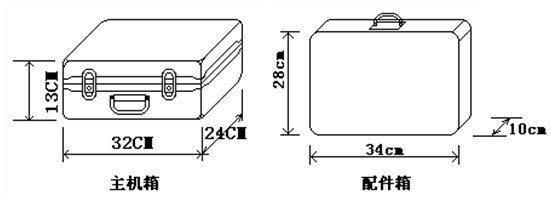

结构尺寸（图1）

2、面板布置

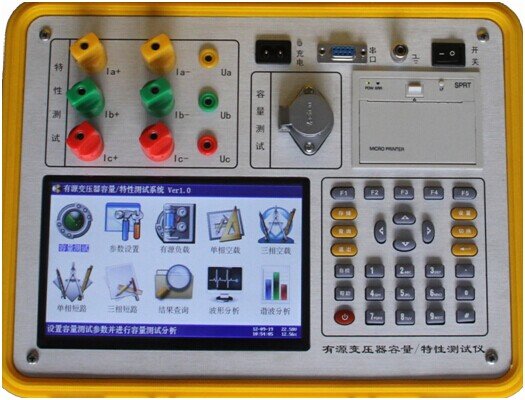

面板布置图（图2）


      如图2所示：上方从左到右依次为特性测试用输入端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、Ua、Ub、Uc、）、充电电源插座及开关、RS232通讯接口、接地端子、容量测试用航空插头和打印机。注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为键盘。
3、键盘说明
键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、 、#、 、存储、查询、退出、设置、切换、自检、帮助。
数字键：0～9，在输入参数时做为相应的数字使用。
小数点：在输入参数时做为小数点使用。
↑、↓、←、→键：上下左右键

• 在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。
• 上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。
• 上下键在记录浏览功能屏中用来翻阅记录。
• 左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。

键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。
退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。
存储键：在容量测试结果下，按存储键可存储当前容量测试结果。
查询键：在主菜单下按下查询键，可查询已存储的容量数据。
设置键：在主菜单下按下设置，可快速进入参数设置屏。
F1~F5键：辅助功能键。F4是打印功能键。
切换、自检、帮助、开关键：现为保留按键，无实际用途。
