高压开关绝缘电阻测试

绝缘电阻测量是断路器试验中的一项基本试验，简便易行。如有整体方面绝缘缺陷(如受潮)，绝缘电阻一般都有一定程度的反应，用2500兆欧表测量。

对于35kV及以下的少油断路器，在合闸状态下的绝缘电阻，反映了绝缘拉杆与绝缘子等部位的对地绝缘；分闸状态的绝缘电阻还可反映断口间灭弧室部分是否有受潮缺陷。断路器整体的绝缘电阻通常不作规定，但应对历次的测试数值以及各台断路器的各相数据相互间比较来进行判断，以发现绝缘缺陷。

本页面提供的下载报告为真空断路器交接试验报告，更多高压开关试验报告统一格式下载详见：http://www.whsxdl.com/report/gykg.html

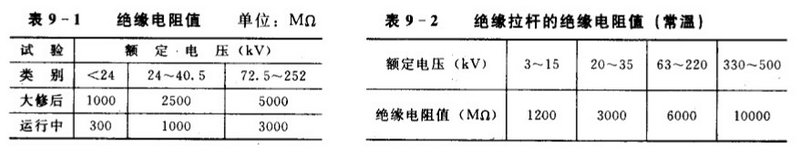

断口和有机物制成的提升杆的绝缘电阻在常温下(10～40℃)不低于表9—1数值(Q／CSG10007—2004)；交接标准不应低于表9—2标准(GB50150—1991)作为参考，正常情况下断路器的绝缘电阻可达以下数值。

(1)220kV对地绝缘电阻为10000MΩ以上。

(2)110kV对地绝缘电照为50OOMΩ以上。

(3)一个断口绝缘电阻为2500MΩ以上。

2500V摇表的L接线柱接在被试设备的导体上；E接线柱接到被试设备外壳或地线上；G接线柱接到被试设备的屏蔽端上。三相同在一个油箱的多油断路器，应分别测每相的绝缘电阻。测量时非被测相均应接地，分别测量合闸状态下导电部分对地的绝缘电阻与分闸状态下断口之间的绝缘电阻。整体绝缘电阻无具体规定，可与出厂规定或历年试验结果，或同类产品相互比较进行判。
