配电系统中开关柜内部元器件的详细介绍

三新电力 - 技术部    2018-01-26    浏览:    二维码

扫描二维码,使用手机查看。

摘要:12 负荷开关 负荷开关具有简单的灭弧装置,灭弧介质一般采用空气,可以接通和分断一定的电流和过电流,但是不能分断短路电流,不能用来切断短路故障。所以绝对不允许单纯用负荷开关来替代断路器;如果要采用负荷开...

12负荷开关

负荷开关具有简单的灭弧装置,灭弧介质一般采用空气,可以接通和分断一定的电流和过电流,但是不能分断短路电流,不能用来切断短路故障。所以绝对不允许单纯用负荷开关来替代断路器;如果要采用负荷开关,必须与前面提到的高压熔断器配合使用(实际上往往用熔断器和负荷开关串联使用,用作简单的过负荷保护,以降低工程造价)。

负荷开关与隔离刀类似,都有明显的断开间隙,可以很容易的判别电路是处于接通还是断开状态

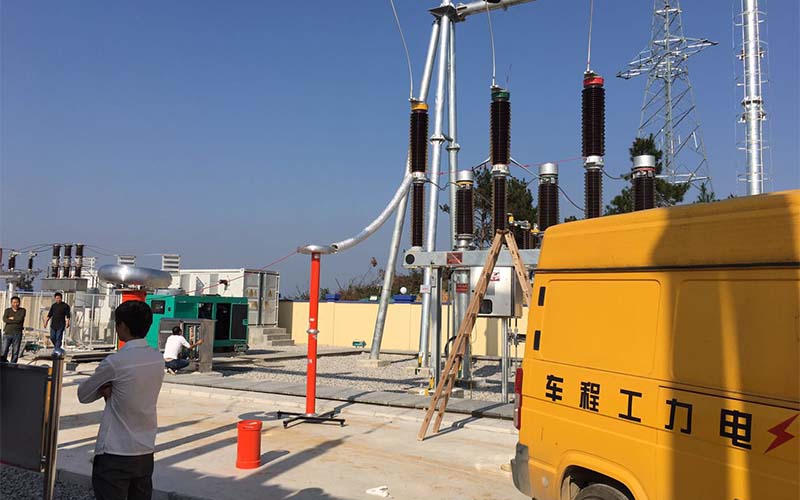

三新电力为配电系统做耐压试验
13变压器

简单的说,变压器就是利用交变电磁场来实现不同电压等级转换的设备(实际上是电能的转换),其变换前后的电压不发生频率上的变化。按照其用途可以分很多种,如电力变压器、整流变压器、调压器、隔离变压器,以及CT、PT等。我们在工程现场经常遇到的是电力变压器。

与变压器相关的一些主要的技术参数包括:

1、额定容量:指额定工作条件下变压器的额定输出能力(等于U×I,单位为kVA);

2、额定电压:空载、额定分接下,端电压的值(即一次、二次侧电压值);

3、空载损耗:空载条件下,变压器的损耗(也叫铁耗);

4、空载电流:空载条件下,一次侧线圈流过的电流值;

5、短路损耗:一次侧通额定电流,二次短路时所产生的损耗(主要是线圈电阻产生的);

6、分接(抽头)的概念:

为适合电网运行需要,一般的变压器高压侧都有抽头,这些抽头的电压值都是用额定电压的百分比表示的,即所谓的分接电压。例如,高压10kV的变压器具有±5%的抽头,就是说该变压器可以运行在三个电压等级:10.5kV(+5%)、10kV(额定)、9.5kV(-5%)。

一般来说,有载调压变压器的抽头数(分接点)较多,如7分接点(±3×2.5%)和9分接点(±4×2%)等。由于不能够完全保证分接开关的同步切换,所以有载调压变压器一般不能够并联运行。

7、有功负荷:

电力系统中产生机器能或热能的负荷。但是负载中纯阻性的负荷只消耗有功功率,如电热、电炉、照明等电力负荷完全是有功负荷。而异步电动机、同步电动机的负载中既消耗有功功率,同时又消耗无功功率,其中作功产生机器能的部分属有功负荷。有功负荷要由发电机有功功率来供应。

8、无功负荷:

在电力负载中不作功的部分。只在感性负载中才消耗无功功率。如:变压器、电动机、空调、冰箱等。所以在发电机输出有功功率的同时,还需要提供无功功率。

无功功率不能满足电网时,系统的电压将会下降,为了满足用户的需求,所以在变电所里要安装无功补偿器,来保持无功功率的平衡,这样才能维持电压水平。

9、事故备用:

电力系统中备用容量的组成部分之一。由于发电设备可能发生临时性或永久性的故障而影响供电,所以系统必须设置一定数量的事故备用电源,来确保电力设施的安全。

10、系统解列:

为了防止系统失步和事故扩大,将完整的电力系统分解为几个不再同步运行的独立系统的一种措施。解列后某些局部系统可能会发生功率不足,频率和电压的下降因此需要切除部分负荷,来防止整个系统的稳定遭到破坏。
