串联谐振之变频电源

三新电力 - 三新电力    2021-07-29    浏览:    二维码

扫描二维码,使用手机查看。

摘要:我公司系列串联变频自动谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆,66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验,水力和火力发电机或电力变压器等的工频交流耐压试验。装置主要由变频电源、励磁变压器、固定电...
     我公司系列串联变频自动谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆,66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验,水力和火力发电机或电力变压器等的工频交流耐压试验。装置主要由变频电源、励磁变压器、固定电抗器、电容分压器组成。

 变频电源
1.电源:将220V或380V的电源按图直接与调频电源的“输入”连接。

(仅供参考)
2. 操作面板说明
Ø ON负责变频电源部分的电源供给。
Ø OFF负责切断电源。
Ø 复位:负载失谐、变频源过热以及其它保护动作后的故障复位。
Ø 急停:发生紧急情况的应急中断按键。
Ø 分压器信号:用于接入分压器低压臂,最大电压100V,输入阻抗10M
Ø 接地:用于系统安全接地。
Ø 鼠标接口:用于接入鼠标代替触摸操作.
Ø 液晶显示器:用于系统各参数、波形、菜单等的显示。
Ø 输入:电源接入,三相 380V±5% 或单相220V±5% 45~65Hz,当电源为380V时,接A,B,C三相,可做额定负载试验;当电源为220V时,接A,C二相,只可做1/2负载试验。
Ø 输出:变频电源输出至激励变压器输入。

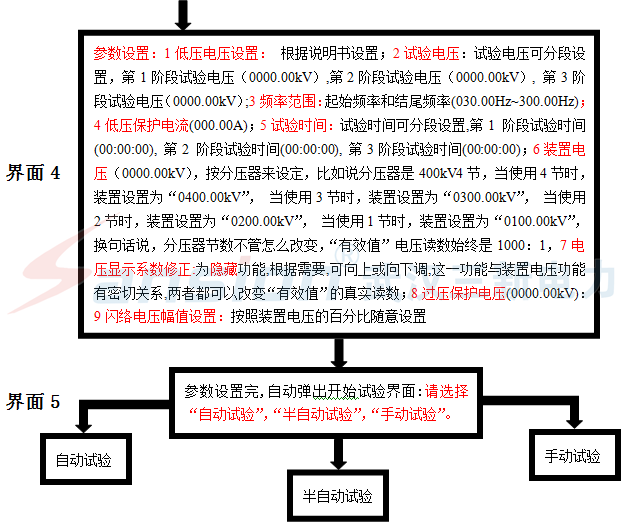

3.变频电源主要操作功能





注:电脑联机操作功能:除开、关电源外,其它所有功能均可通过与电脑联机完成操作
三新电力从事电测行业多年,专业生产串联变频自动谐振试验装置,旗下产品品质一流,欢迎广大客户前来选购!
