电压互感器常见的三种接线方式

电压互感器在电力系统是常见有的三种接线方法，其特点与性能各不相同，应用领域也有所差别，具体分析如下、

1、一台单相电压互感器I/I形接线

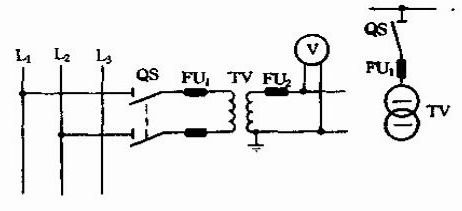

在三相线路中，这种接线只能测量某两相之间的线电压，它用于连接电压表、频率表及电压继电器等．如圈1所示。

2、两台单相电压互感器V/V形接线

v/v形接线又称不完全三角形接线。在三相三线高压系统中，电度计量装置(如计量柜)常采用两台型号相同的单相电压互感器组成v/v形接线，如图2所示。

这种接线方式可以用于连接电压表、三相电度表及电压继电器等．其特点是接线简单，因此．广泛应用于中性点不接地系统或经消弧电抗器接地的系统中。
