电压互感器常见的三种接线方式

3、三台单相电压互感器Yo/Yo形接线

这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求，而且由于一次绕组的中性点直接接地，还可以用于绝缘监视(即监视系统一相接地故障)，其接线如图3所示。

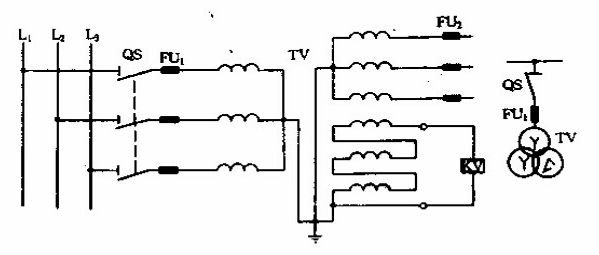

图4所示为采用Yo/Yo/△形接线的三相五柱式电压互感器，它既能测量线电压、相电压，又能组成绝缘监视和供单相接地保护用。

因此．在中性点不接地系统中被广泛应用。两套二次绕组中，Yo接线的称为基本绕组，用于接仪表、继电器及绝缘监视用的电压表；△接线的称为辅助绕组，用于接绝缘监视用的电压继电器Kv。

在供电系统正常运行时，开口三角形两端的电压近似等于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器Kv吸合。发出报警信号。
