高压电缆的绝缘电阻测试应符合什么标准

三新电力 - 技术部    2014-11-18    浏览:    二维码

扫描二维码,使用手机查看。

摘要:电缆 绝缘电阻 的测量是检查电缆是否受潮、脏污或存在局部缺陷。如果电缆受潮或有局部缺陷,它的绝缘电阻显著降低,吸收比近似为1。 在电缆耐压试验前后均应测量各相绕组的绝缘电阻,三相不平衡系数一般不大于2.5。比较各相绝缘电阻对于...

电缆绝缘电阻的测量是检查电缆是否受潮、脏污或存在局部缺陷。如果电缆受潮或有局部缺陷,它的绝缘电阻显著降低,吸收比近似为1。

在电缆耐压试验前后均应测量各相绕组的绝缘电阻,三相不平衡系数一般不大于2.5。比较各相绝缘电阻对于判断绝缘状况有很大帮助。

测量绝缘电阻是测量电缆芯线对外皮或芯线之间及外皮间的绝缘电阻,通常用摇表测量。

对于额定电压0.6/1kV(0.6kV为电缆导体与金属套的设计电压,1kV为导体与导体之间的设计电压)电缆用1000V兆欧表;0.6/1kV以上电缆用2500V兆欧表;6/6kV及以上电缆也可用5000V兆欧表。

电力电缆线路的试验,应符合下列标准:

1  对电缆的主绝缘做耐压试验或测量绝缘电阻时,应分别在每一相上进行。对一相进行试验或测量时,其他两相导体、金属屏;

2  对金属屏蔽或金属套一端接地,另一端装有护层过电压保妒器的单芯电缆主绝缘做耐压试验时,必须将护层过电压保护篡短接,使这一端的电缆金属屏蔽或金属套临时接地;

3  对额定电压为0.6/1KV 的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验,试验时间1min。

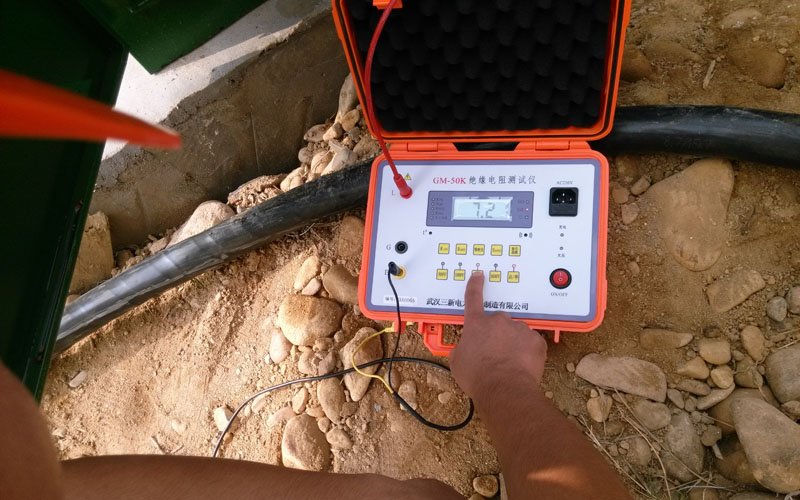

高压电缆的绝缘电阻测试应符合什么标准
