绝缘电阻的测量仪器是什么,有哪些型号与种类?

1.发电机式兆欧表

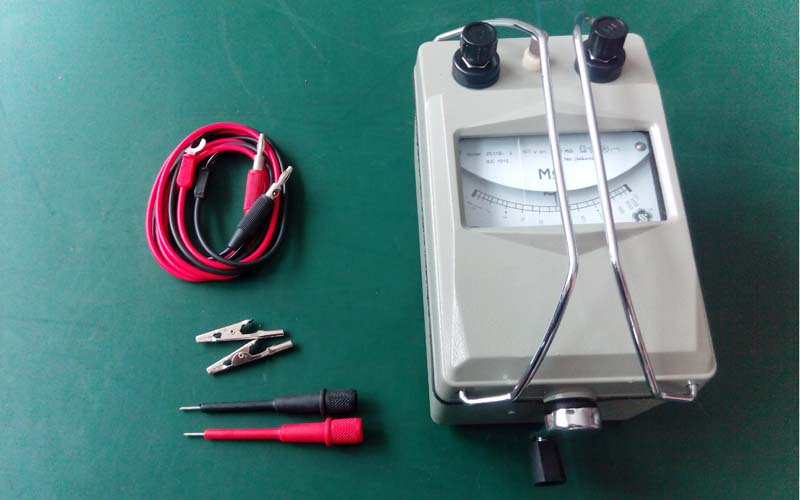

下图所示为发电机式兆欧表。根据其本身特点，通常又称为摇表。主要功能是检测设备器件的绝缘性能。发电机式兆欧表中装有一个手摇式发电机，测量时通过发电机产生高压以便使漏电电流有足够的电流驱动测量电路，如果表内的供电电压较低，则漏电电流几乎为零，很难进行阻抗的测量。

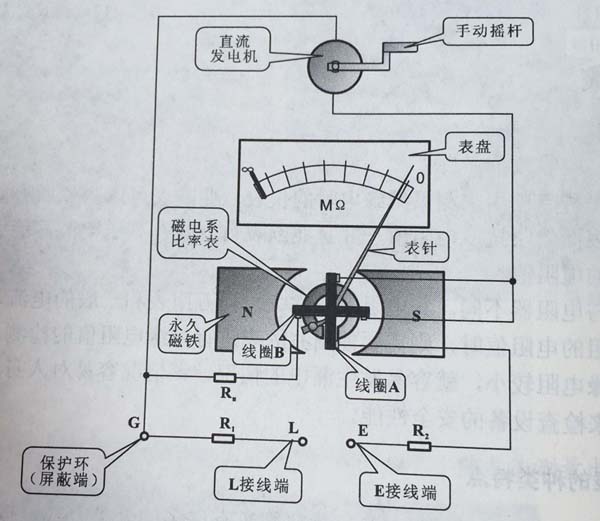

发电机式兆欧表是由直流发电机、磁电系比率表及测量电路组成的，下图所示为发电机式兆欧表的结构示意图。

从图中可知，线圈A与线圈B固定在同一轴上并且相互垂直。由于线圈B经过Ru跨接在发电机的两端，发电机的电流经线圈A、R2流过被测设备后到R1形成回路。

在使用兆欧表进行测量时，线圈A与被测设备串联，其电流与设备的绝缘电阻成反比，线圈在永久磁体组成的磁场中，受到磁场的作用，产生两个相反的转矩，推动磁电系比率表的指针偏转，知道两个线圈产生的力矩平衡，磁电系比率表的指针不在偏转，指针所指数值为被测物体的阻抗。
