绝缘电阻的测量仪器是什么,有哪些型号与种类?

3.数字式兆欧表

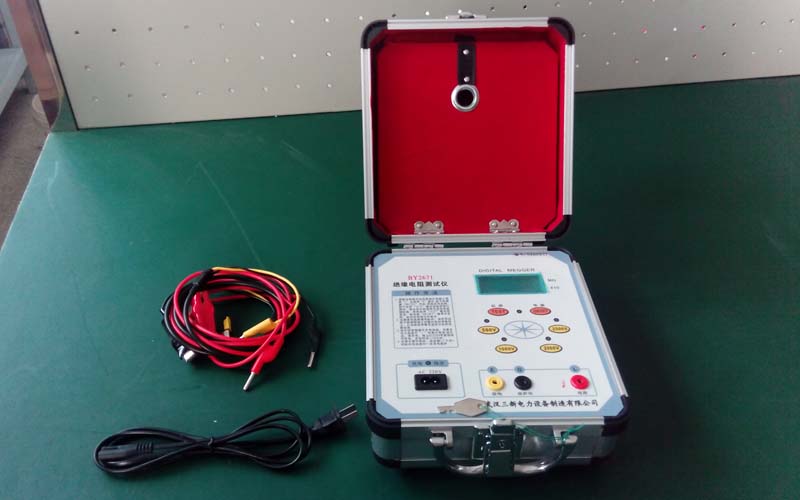

数字式兆欧表又称为智能化兆欧表。它是通过液晶显示屏将所测量的结果直接以数字形式直接显示出来的仪表。图示为常见的数字式兆欧表。

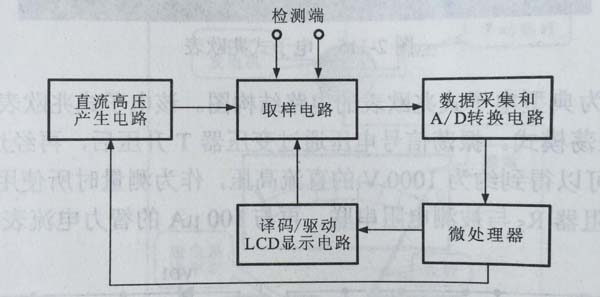

数字式兆欧表内部主要是由直流高压产生电路、取样电路、数据采集与A/D转换电路、微处理器、译码／驱动LCD显示电路4部分组成的。下图所示为数字式兆欧表的电路结构方框图。

电源电压经开关振荡电路和直流高压产生电路后，再通过取样电路取得与测量值相关  的电信号，并经过数据采集和A/D转换电路将取样电路中的电信号转换为动态的数字信号，  转换后的数字信号输出到微处理器中进行数据处理、运算和存储。微处理器定时分别获取  绝缘电阻值，并将所得的结果通过译码／驱动LCD显示电路进行译码和显示。

为了粗略地测量设备的绝缘阻抗，通常使用模拟兆欧表，是因为待测设备并不需要精确地读出其绝缘电阻值。只有需要检测出待测设备的准确绝缘电阻值时，才需要使用精密数字式兆欧表。
