绝缘电阻的测量仪器是什么,有哪些型号与种类?

2.电子式兆欧表

电子式兆欧表又称为电池式兆欧表或智能兆欧表，主要采用电池供电的方式为兆欧表提供工作电压。

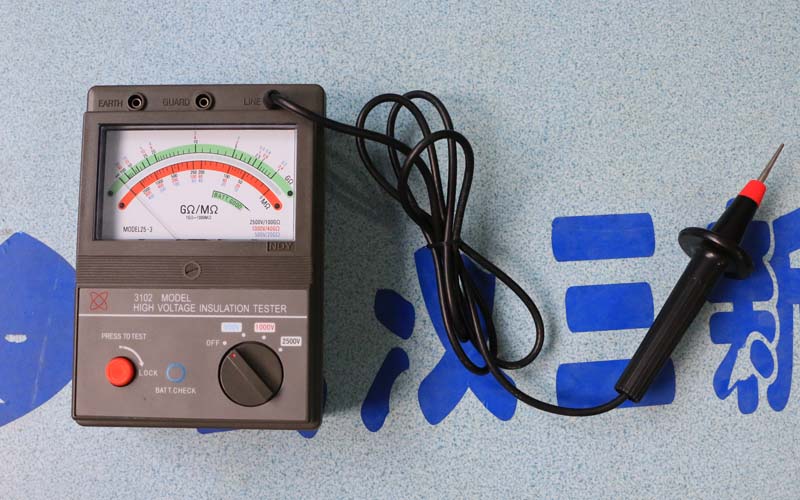

随着电子技术的不断发展，传统的发电机式兆欧表逐渐被电子式兆欧表所取代。下图所示为常见电子式兆欧表。

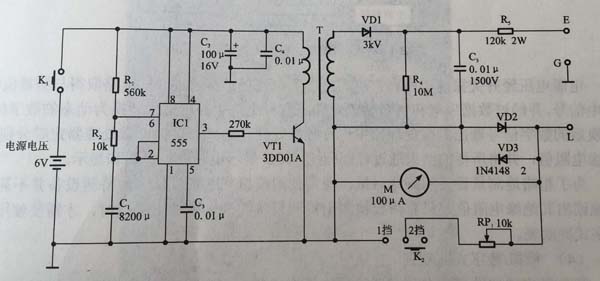

下图为典型电子式兆欧表的电路结构图。该电子式兆欧表通过IC1、R1、R2和Cl组成无稳态振荡模式。振荡信号电压通过变压器T升压后，再经过二极管VD1整流和电容器滤波后，可以得到约为1000 V的直流高压，作为测量时所使用的电压电源。电源电压再经过限流电阻器R5与被测电阻串联，再与100μA的智力电流表头形成测量回路。
