电力系统和电气装置接地系统详解

三新电力 - 销售部    2019-03-13    浏览:    二维码

扫描二维码,使用手机查看。

摘要:一、接地简述 接地(earthing)接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。可以分为工作接地、防雷接地和保护接地。 二、接地分类及作用 按带电性质可分为交流接地系统和直流接地系...

一、接地简述

接地(earthing)接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。可以分为工作接地、防雷接地和保护接地。

电力系统和电气装置接地系统详解

二、接地分类及作用

按带电性质可分为交流接地系统和直流接地系统两大类。按用途可分为工作接地系统、保护接地系统和防雷接地系统。而防雷接地系统中又可分为设备防雷和建筑防雷。

电力系统和电气装置接地系统详解

2.1 交流接地系统

交流接地系统有工作接地和保护接地。

(1)所谓工作接地,在低压交流电网中就是将三相电源中的中性点直接接地

(2)所谓保护接地,就是将受电设备在正常情况下与带电部分绝缘的金属外壳部分与接地装置作良好的电气连接。

电力系统和电气装置接地系统详解 电力系统和电气装置接地系统详解

2.2直流接地系统

1) 直流接地系统分类

按照性质和用途的不同,直接接地系统可分为工作接地和保护接地两种。

工作接地用于保护通信设备和直流通信电源设备的正常工作;

保护接地则用于保护人身和设备的安全。

2)直流工作接地的作用

利用大地作良好的参考零电位,保证在各通信设备间甚至各局(站)间的参考电位没有差异,从而保证通信设备的正常工作。

减少用户线路对地绝缘不良时引起的通信回路间的串音。

3)直流保护接地的作用

防止直流设备绝缘损坏时发生触电危险,保证维护人员的人身安全。

减小设备和线路中的电磁感应,保持一个稳定的电位,达到屏蔽的目的,减小杂音的干扰,以及防止静电的发生。

电力系统和电气装置接地系统详解

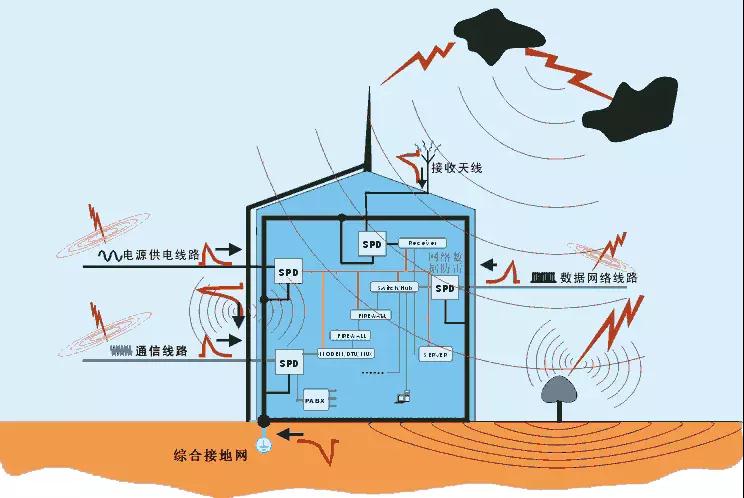

2.3联合接地系统

1)联合接地系统组成

联合接地示意图联合接地系统由接地体、接地引入、接地汇集线、接地线所组成。

电力系统和电气装置接地系统详解

2)联合接地系统优点

①地电位均衡,同层各地线系统电位大体相等,消除危及设备的电位差。

②公共接地母线为全局建立了基准零电位点。当发生地电位上升时,各处的地电位一齐上升,在任何时候,基本上不存在电位差。

③消除了地线系统的干扰。通常依据各种不同电特性设计出多种地线系统。彼此间存在相互影响,而今采用一个接地系统之后,使地线系统作到了无干扰。

④电磁兼容性能变好。由于强、弱电,高频及低频电都等电位,又采用分屏蔽设备及分枝地线等方法,所以提高了电磁兼容性能。

2.4防雷接地

在通信局(站)中,通常有两种防雷接地:

(1)一种是为保护建筑物或天线不受雷击而专设的避雷针防雷接地装置,这是由建筑部门设计安装的;

电力系统和电气装置接地系统详解

(2)另一种是为了防止雷击过电压对通信设备或电源设备的破坏需安装避雷器而埋设的防雷接地装置。如高压避雷器的下接线端汇接后接到接地装置。

电力系统和电气装置接地系统详解
