工作接地是为保证电力系统和电气设备达到正常工作要求而进行的一种接地，例如电源中性点的接地、防雷装置的接地等。
各种工作接地有各自的功能。例如电源中性点直接接地，能在运行中维持三相系统中相线对地电压不变，而电源中性点经消弧线圈接地，能在单相接地时消除接地点的断续电弧，防止系统出现过电压。至于防雷装置的接地，其功能更是显而易见的，不进行接地就无法对地泄放雷电流，从而无法实现防雷的要求。
由于绝缘的损坏，在正常情况下不带电的电力设备外壳有可能带电，为了保障人身安全，将电力设备正常情况不带电的外壳与接地体之间作良好的金属连接，称为保护接地
保护接地一般应用在高压系统中，在中性点直接接地的低压系统中有时也有应用。
保护接地可分为三种不同类型：
TN系统（保护接零）、
IT系统和TT系统（保护接地）
安全接地：包括 保护接地 和防雷接地

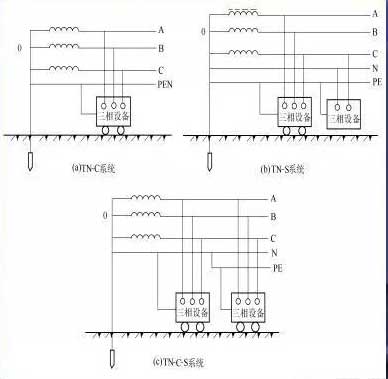

TN-C系统：中性线N与保护线PE是合在一起的，电气设备不带电金属部分与之相连，适用于三相负荷比较平衡且单相负荷不大的场所，在工厂低压设备接地保护中使用相当普遍。
TN-S系统：中性线N与保护线PE分开，电气设备的金属外壳接在保护线PE上，适用于环境条件较差、安全可靠要求较高以及设备对电磁干扰要求较严的场所。
TN-C-S系统：是两者的综合，电气设备大部分采用TN-C系统接线，在设备有特殊要求场合局部采用专设保护线接成TN-S形式

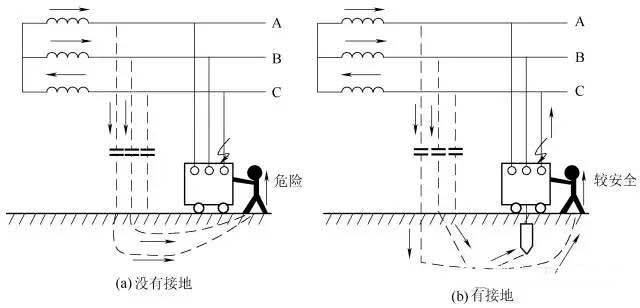

IT系统：是对电源小电流接地系统的保护接地方式，电气设备的不带电金属部分直接经接地体接地。当电气设备因故障金属外壳带电时，接地电容电流分别经接地体和人体两条支路通过，只要接地装置的接地电阻在一定范围内，就会使流经人体的电流被限制在安全范围。

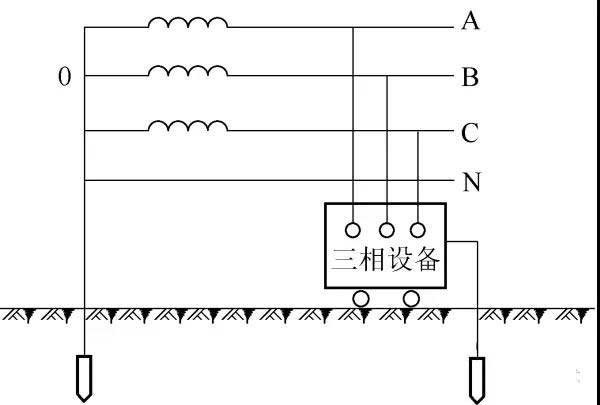

TT系统：针对大电流接地系统的保护接地。配电系统的中性线N引出，但电气设备的不带电金属部分经各自的接地装置直接接地，与系统接线不发生关系
发生绝缘损坏故障时，故障电流较大，对小容量设备，可使其熔丝熔断或自动开关跳闸切断电源；但对大容量设备无法确保切断电源，无法保障人身安全，可通过加装漏电保护开关弥补。
（1）同一中性点接地系统中，不能有的采取保护接地，有的又采取保护接零，否则当采取保护接地的设备发生单相接地故障时，采取保护接零的设备外露可导电部分将带上危险的电压。
（2）中性点不接地系统中，凡有电联系的设备的保护接地装置应连为一体。因为设备发生双碰壳时，将使所有设备外壳上出现危险的对地电压。
（3）在零线上不允许安装熔断器和开关，以防零线断线，失去保护接零的作用，为安全起见，中性线还必须实行重复接地，以保证接零保护的可靠性。
（4）不能把保护接地装置引下线作为单相设备的中性线。
（5）不能把中性线有作为保护零线，安全性差。
在中性点直接接地的低压电力网中采用接零时，将零线上的一点或多点再次与大地作金属性连接，称为重复接地。
作用是：当系统中发生碰壳短路时，可以降低零线的对地电压，当零线断裂时，或当零线与相线交叉连接时，都可以减轻触电的危险。
在中性点直接接地的低压电力网中采用接零时，必须实行重复接地。对实行重复接地的要求如下：
在低压架空线末端及沿线每1km处；当高低压线路共杆架设时，在共杆架设段的两端终端杆上，低压线路的零线要接地；没有专用线芯作零线，或利用电缆金属外皮作零线的低压电缆线路；电缆和架空线在引入车间或大型建筑物处。
