电气设备的某部分与大地之间做良好的电气连接，称为接地。
接地装置是由接地体和接地线两部分组成：
（1）埋入地中并直接与大地接触的金属导体，称为接地体或接地极。专门为接地而人为装设的接地体，称为人工接地体。兼作接地体用的直接与大地接触的各种金属构件、建筑物的基础等，称为自然接地体。
（2）接地体与电气设备的金属外壳之间的连接线，称为接地线。接地线在设备正常运行时是不载流的，但在故障情况下通过接地故障电流。接地线又分为接地干线和接地支线。由若干接地体在大地中相互用接地线连接起来的一个整体，称为接地网。

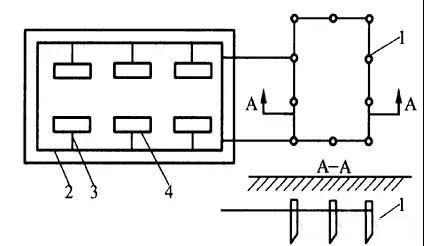

1、接地体；2、接地干线；3、接地支线；4、设备

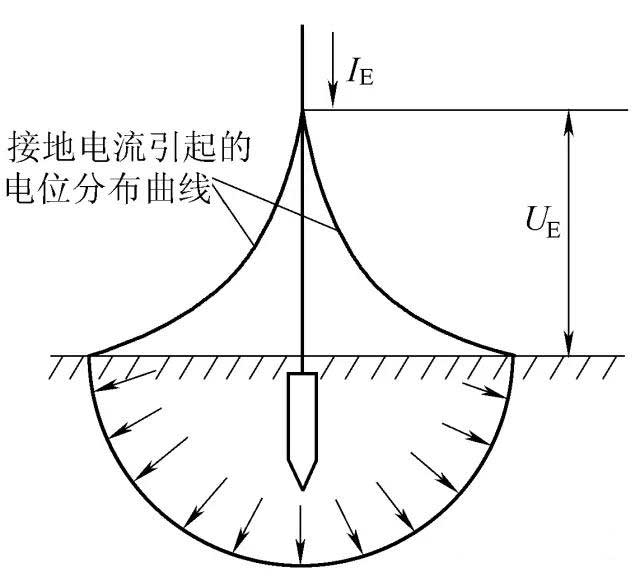

当电气设备发生接地故障时，电流就通过接地体向大地作半球形散开，这一电流，称为接地电流。试验表明，在距单根接地体或接地故障点20米左右的地方，实际上散流电阻已趋近于零，这电位为零的地方，称为电气上的“地”或“大地”。电气设备的接地部分与零电位的“地”（大地）之间的电位差，就称为接地部分的对地电压。
接触电压是指设备绝缘损坏时，在身体同时触及的两部分间出现的电位差。如人站在发生接地故障的设备旁，手触及设备金属外壳，则人手与脚之间的电位差，即为接触电压。
跨步电压是指在故障点附近行走，两脚间出现的电位差。在带电的断线落地点附近及防雷装置泄放雷电流的接地体附近行走时，同样也有跨步电压。
跨步电压的大小与距接地点的远近有关，距离短路接地点愈远，跨步电压愈小，距离20米以外时，则跨步电压近似等于零。因此在敷设变配电所的接地装置时，应尽量使接地网做到电位分布均匀，以降低接触电压和跨步电压。
