一、测量定子绕组的绝缘电阻
1.正确选用兆欧表额定电压。兆欧表的额定电压是根据发电机电压等级选取的，兆欧表电压过高台使设备绝缘击穿，造成不必要的损坏。对定子绕组，额定电压在1000V以上时用2500 V兆欧表，量程一般不低于l0000 MΩ，额定电压在1000 V以下时用1000 V兆欧表。

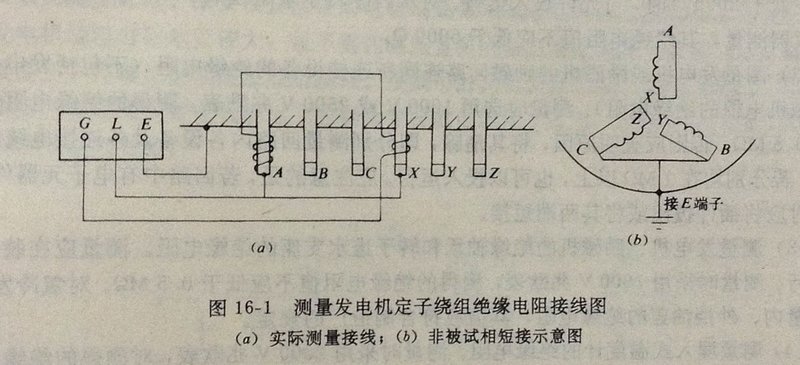

2.试验时被试相接L端子，非被试相短接接地，再接E端子，屏蔽接G端子。图16—1示出了测量定子绕组A相绝缘电阻的接线。
3.测试前后都应充分放电，以保证测试数据的准确性。否则由于放电不充分，会使介质极化和积累电荷不能完全恢复，而且相同绝缘内部的剩余束缚电荷将影响测量结果，例如轮流测量发电机三相绕组的绝缘电阻时，当第一相测试后未经充分放电就进行另一相测试时，第二次施加电压的极性对于相间绝缘来说是相反的，试验电源必然要输出更多的电荷去中和相间残余异性电荷，从而表现为绝缘电阻降低。特别是吸收现象显著的发电机定子绕组，试验前后一定要充分放电，放电时间一般不应小于5 min。
二、定子绕组的直流耐压试验及测量泄漏电流
(1)对水质的要求。哈尔滨电机厂对QFSN一200—2发电机运行水质的要求为：成应无机械杂质的凝结水或其它经处理的软化水，电导率为2μS／cm，pH=7～8，硬度小于2μg当量/kg，允许有微量NH3。
《火力发电厂水汽质量标准》(SD,163—85)规定：
不加缓蚀剂：电导率≤5μS／cm(25℃)，铜≤200μg／L，pH＞7.6(25℃)；
加缓蚀剂：电导率≤5μS／cm(25℃)，铜≤40μg／L，pH>6.8(25℃)。
因此，在通水状态下试验时，维持电导率≤2~5μS／cm，pH=7~8即可。
(2)微安表的摆动问题。微安表的摆动决定于试验回路的放电时间常数T。对于间接冷却的发电机被试品Rz一般为数百至数千兆欧，而水内冷发电机由于引水管水电阻Rv值较小(一般为数百～数千千欧)，故放电时间常数前者远远大于后者，试验时由于表针摆动不易读准。为了改善电流表的稳定性，可增大时间常数T(因为T=RvC)。为此可采用两种方法：一种为增大电容量，即在被试品上并联l～2μF的电容器；另一种为改善水质，降低水的电导率，提高水阻。一般电导率在5 μS／cm以下，有的在试验中调到2μS／cm以下，均未出现微安表摆动现象。
当对被试品加并联电容时，电容器外壳要对地绝缘，满足时间常数T=CR3≥0.3s，此时直流电压脉动系数不大于5％。
三、交流耐压试验
在耐压过程中，若无异常声响、气味、冒烟以及仪表摆动等现象，可以认为绝缘耐受住了试验电压的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视常能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。
