电机综合测试台在试验过程中的注意事项

应当指出，对氢冷发电机必须在充氢前或排氢后且含氢量在3％以下时进行试验，严禁在置换氢气过程中进行试验。对水内冷发电机一般应在通水的情况下进行试验，而且水质应合格。

顺便指出，对显极式转子要进行交流耐压试验，因为这种转子绝缘击穿后容易修理，转子绕组进行工频交流耐压试验时，转子绕组短接加压，试验电压为产品出厂试验电压的75％。对隐极式转子，只在局部修理槽内绝缘及更换绕组的情况下才作这项试验。发电机和励磁机的励磁回路连同所连接的所有设备的交流耐压试验的试验电压为1000V。

四、超低压耐压试验

(1)试验点压和分层或复合介质内部电极之间的电压必须仍然象50 Hz那样，按电容分布；

(2)试验电压在气隙和绝缘表面的电离和电晕必须与50 Hz相似；

(3)试验电压对绝缘缺陷的检出能力，应不低于50 Hz的检出能力，

(4)要求试验设备体积小，重量轻，近于直流试验设备。

五、空载特性试验

(1)维持发电机在额定转速或某一稳定转速下运行。如试验时机组转速不是额定值，则应接下式避行换算：

电压=实测电压×额定转速（或周率）/实测转速（或周率）

(2)应缓慢进行转子电流调节，调到一定数值时，待丧针指针稳定后再读表，并要求所有表计同时读取。

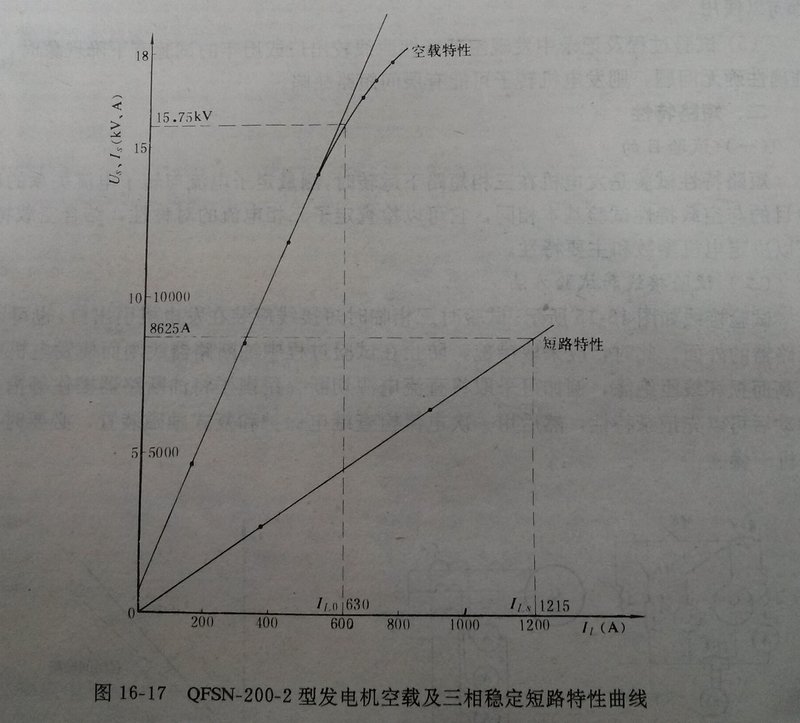

(3)在升压(或降压)过程中，磁场变阻器只可以待一个方向调节，不能随意变动方向，否则将影响试验准确度。根据记录绘制的空载特性曲线，一条是电压上升的，另一条是下降的，后取其平均曲线作为空载特性曲线，如图1 6一14所示。

(4)空载试验前应将电压调整器，强行励磁和强行减磁装置退出，但发电机的保护如差动保护、过流保护等可以使用。

(5)试验过程及记录中发现空载特性曲线较出厂或历年的试验有下降现象时，如试验  准确性确无问题，则发电机转子可能有层间短路缺陷。

六、短路特性试验

1三相短路线应尽量用铜（铝）排，同时要有足够的容量，定子绕组必须对称短路，连接必须良好，防止由于连接不良而造成发热、损坏设备。

2.为校核试验的正确性，在调节励磁电流下降过程中，可按上升各点进行读数记录。

3.转子电流用毫伏表经0．1～O．2级标准分流器IFL进行测量。标准分流器在励磁回路中。如果没有标准分流器，则可利用装设在励磁回路中的原有分流器，但此时应将配电盘转子电流表的电缆从分流器上拆下，以减少测量误差。

4.在试验中，当励磁电流升至15％～20％额定值时，应检查三相电流的对称性。如不平衡，应立即断开励磁开关，查明原因。如事先经核对，确认定子三相短路电流相差很小时，试验可只接一块电流表。

七、温升试验

①发电机温升试验需要时间较长，在整个试验期间要求转子电流保持严格稳定。变动范围不超过±1％，定子电流、电压及有功功率也应尽可能保持不变和三相平衡，若有变化应不超过土3％。为此，在试验期间，自动电压调整器应该切除。

②试验期间进风温度变化不得超过±1℃。

③发电机在调整到某一负荷后，约经3～4 h才能达到热平衡。所有记录在开始时每隔0．5 h读取一次，在后1 h每隔15 rain读取一次。当连续三次测得的温度变化不大于l℃时，可认为已达到稳定，该负荷点的试验即可结束。

④测量转子电压必须用专用铜刷在滑环上直接测量，不应在原有的炭刷上接线，以排除炭刷电压的影响。
